電氣控制柜，也就是配電柜、電控柜，是一種用于安裝電氣控制設備的柜子，集中安裝開關、儀表、保護電器等設備，起到分配電能、控制和保護等作用。本文帶你了解電氣控制柜的結構組成、功能作用和應用范圍。

一、結構特點

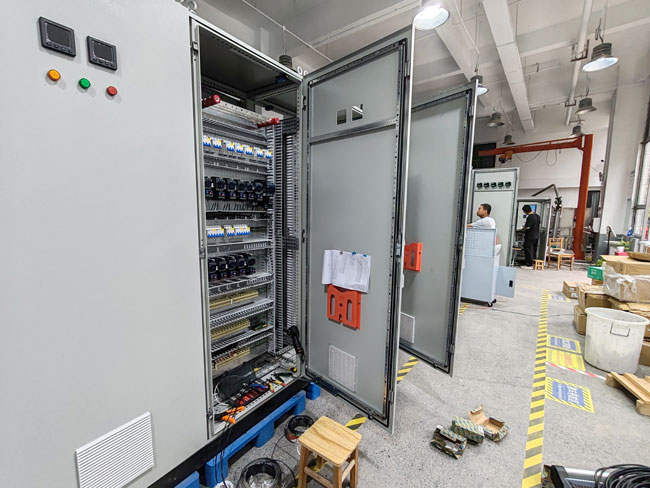

配電柜通常由柜體、柜門、安裝板、母線系統、進出線裝置等組成。

1. 柜體一般采用優質鋼材或鋁合金材料制作，具有較高的強度和防護性能。表面經過噴漆、噴塑等處理，具有良好的防腐、防潮性能。

2. 柜門通常采用可開啟式設計，方便操作人員進行設備的操作和維護。柜門上通常安裝有門鎖、觀察窗等裝置。

3. 安裝板用于安裝各種電氣設備，通常采用鍍鋅鋼板或鋁板制作，具有良好的導電性和散熱性能。安裝板上通常開有各種安裝孔，方便設備的安裝和固定。

4. 母線系統是配電柜的重要組成部分，用于傳輸電能。母線系統通常由母線槽、母線夾、絕緣子等組成。母線槽一般采用銅排或鋁排制作，具有良好的導電性和載流能力。

5. 進出線裝置用于連接配電柜與外部電源和負載。進出線裝置通常包括進線開關、出線開關、電纜接頭等。

二、功能作用

1. 電能分配 將來自電源的電能分配到各個用電設備或回路中。通過配電柜內的開關、斷路器等設備，可以根據不同的用電需求，將電能合理地分配到各個回路中，確保各個用電設備能夠正常運行。 例如，在一個工廠的配電系統中，配電柜可以將來自變壓器的電能分配到各個車間、生產線和辦公區域等，滿足不同區域的用電需求。

2. 控制功能 對用電設備進行控制和操作。配電柜內通常安裝有各種控制開關、按鈕、指示燈等設備，可以實現對用電設備的啟動、停止、調速、反轉等控制功能。 例如，在一個電動機控制系統中，配電柜可以通過控制接觸器、變頻器等設備，實現對電動機的啟動、停止、調速等控制。

3. 保護功能 對用電設備和配電系統進行保護。配電柜內通常安裝有各種保護電器，如斷路器、熔斷器、漏電保護器等，可以在用電設備或配電系統發生故障時，及時切斷電源，保護設備和人員的安全。 例如，當用電設備發生短路、過載、漏電等故障時，配電柜內的斷路器或熔斷器會自動跳閘，切斷電源，防止故障擴大。

4. 計量功能 對電能進行計量和監測。配電柜內通常安裝有電能表、電流表、電壓表等計量和監測設備，可以實時監測用電設備的電能消耗和運行狀態，為用電管理和節能提供依據。 例如，在一個商業建筑的配電系統中，配電柜內的電能表可以計量各個租戶的用電量，為電費結算提供依據。

三、應用場景

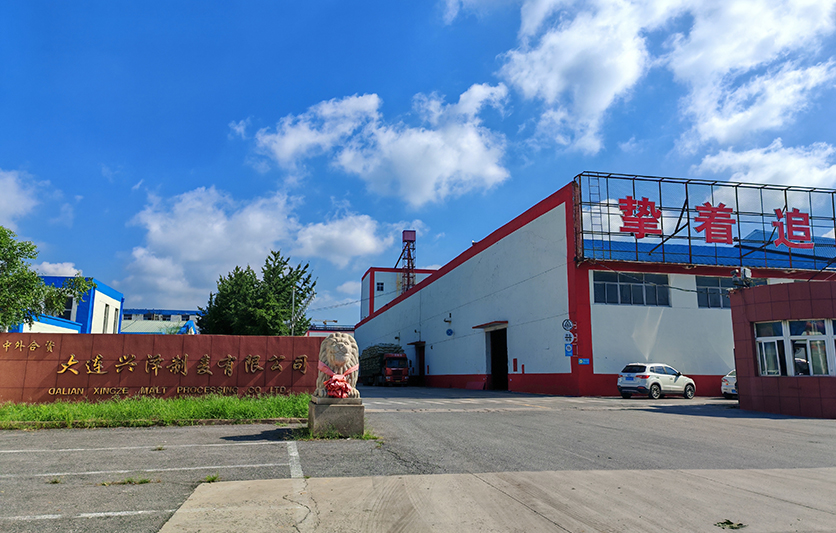

新鼎科技電控柜應用于糧食筒倉

配電柜廣泛應用于工業、商業、民用等領域，如工廠、商場、醫院、學校、住宅小區等。不同的應用場景對配電柜的要求也不同，例如：

1. 工業領域：工業生產中需要大量的電力供應，對配電柜的可靠性、安全性和穩定性要求較高。工業配電柜通常具有較大的容量、較高的防護等級和較強的抗干擾能力。

2. 商業領域：商場、酒店、寫字樓等商業場所的用電設備較多，對配電柜的美觀性、智能化和節能性要求較高。商業配電柜通常采用模塊化設計、智能化控制系統和高效節能的電器設備。

3. 民用領域：住宅小區、學校、醫院等民用場所的用電設備相對較少，對配電柜的安全性、可靠性和便捷性要求較高。民用配電柜通常采用小型化設計、簡單易用的操作界面和可靠的保護裝置。
